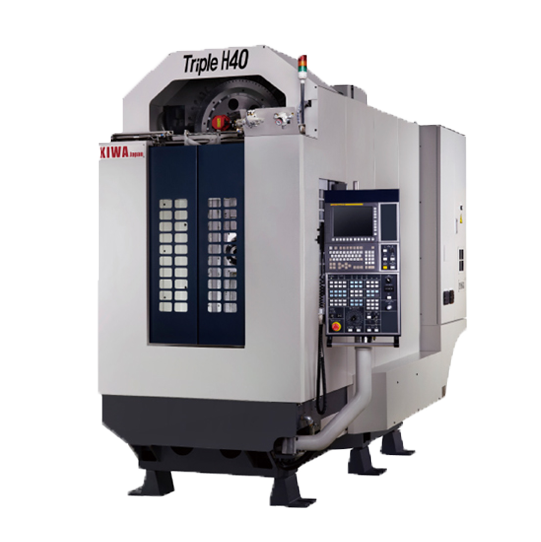

01. | 機床采用三軸動柱式結構，為各種復雜的夾具系統提供足夠的空間。 |
02. | 通過固定工作臺面支持各種應用，可以滿足客戶各種需求。 |
03. | 加工區域和運動區域完全分離，保證切屑不會對加工造成影響。 |
04. | 機器寬度僅為1,400毫米，節省空間使單位面積產出更大化。 |
| 項目 | Triple H40 | ||
| 工作范圍 | 行程（X/Y/Z) | 510/510/400 mm | |
| 主軸中心至工作臺表面距離 | 310-820 mm | ||
| 主軸軸端至工作臺中心距離 | 70-470 mm | ||
| 地面至工作臺面距離 | 805 mm | ||
| 主軸 | 主軸錐度 | 7/24 Taper No. 40 | |
| 主軸最高轉速 | 8,000min-1(OP.12,000min-1) | ||
| 主軸功率 | 22/15KW(OP.30/20KW) | ||
| 工作臺 | 工作臺尺寸 | 820 x 450 mm | |
| 臺面承重 | 1,000kg | ||
| 臺面形狀 | 3個18mm的T型槽 | ||
| 最大工件尺寸 | 見機床尺寸圖 | ||
| 刀庫 | 換刀形式 | 固定刀套 | |
| 刀柄形式 | MAS BT40 | ||
| 刀具容量 | 20T(OP.40/60/80T) | ||
| 最大刀具直徑（相鄰滿/空） | φ90mm/φ180mm | ||
| 最大刀具長度 | 300mm | ||
| 最大刀具重量 | 8kg | ||
| 換刀時間 T-T/C-C | 相鄰：4.4/180 刀具：5.5 | ||
| 移動速度 | 快移速度(X/Y/Z軸) | 60,000mm/min | |
| 進給速度(X/Y/Z軸) | 30,000mm/min | ||
| 加速度(X/Y/Z軸) | 0.4/1.3/0.5 G | ||
| 尺寸 | 占地面積（不含排屑器） | 1,400 x 3,150 mm | |
| 機床重量 | 5,700kg | ||
| 控制系統 | FANUC 0i-MF Plus | ||
